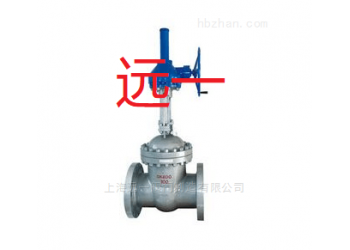

傘齒輪法蘭閘閥Z541H-16C/Z541H-25/40

傘齒輪法蘭閘閥概述：

Z541H-16C/Z541H-25/Z541H-40/Z541H-64/Z541H-100/Z541H-160/Z541Y-16C/ Z541Y-25/ Z541Y-40/ Z541Y-64/ Z541Y-100/ Z541Y-160/Z540H/Y/W傘齒輪法蘭閘閥是zui常用的截斷閥之一，主要用來接通或截斷管路中的介質，不適用于調節介質流量，閘閥適用的壓力、溫度及口徑范圍很大，尤其適用于中、大口徑的管道。傘齒輪閘閥適用于石油、化工、火力電站等各種工況的管路上，切斷或接通介質。適用介質為：水、油品、蒸汽等。

傘齒輪法蘭閘閥設計制造標準：

設計制造：GB/T12234-89

結構長度：GB/T12221-89

法蘭連接尺寸：JB/T79-94

閥門檢查和試驗：GB/T13927-92

傘齒輪法蘭閘閥主要性能參數：

型號PN工作壓力/MPa適用溫度/℃適用介質

Z540H-16C-16016~1601.6~16.0≤425水、蒸汽、油品

Z540Y-16C-16016~1601.6~16.0

Z540Y-16I-16016~1601.6~16.0≤550蒸汽、油品

Z540W16P-40P16~401.6~4.0≤150弱腐蝕性介質

Z540Y-16P-160P16~1601.6~16.0

Z540W-16R-40R16~401.6~4.0≤150腐蝕性介質

Z540Y-16R-160R16~1601.6~16.0

Z540Y-16PⅠ~40PⅠ16~401.6~4.0≤650熱煙氣等

Z540Y-16PⅡ~0PⅡ16~4016~4.0

傘齒輪法蘭閘閥零部件材料：

型號材料

閥體、閥蓋、閘板閥桿密封面填料

Z540H-16C~160碳素鋼碳素鋼堆焊鐵基合金石棉石墨或柔性石墨

Z540Y-16C~160堆焊硬質合金

Z540Y-16I~160I鉻鉬合金鋼鉻鉬合金鋼堆焊硬質合金柔性石墨

Z540W-16P~160P鉻鎳鈦不銹鋼鉻鎳鈦不銹鋼本體材料聚四氟乙烯

Z540Y-16P~160P堆焊硬質合金柔性石墨

Z540W-16R~160R鉻鎳鉬鈦不銹鋼鉻鎳鉬鈦不銹鋼本體材料聚四氟乙烯

Z540Y-16R~160R堆焊硬質合金

Z540Y-16PⅠ~40PⅠ鉻鎳鈦不銹鋼鉻鎳鈦不銹鋼堆焊硬質合金柔性石墨

Z540Y-16PⅡ~40P

傘齒輪法蘭閘閥主要外形尺寸：

DNLHD0重量/kgDNLHD0重量/kg

300500131064050460080024106402140

350550146864067470090026006403275

400600178064095080010028607203920

45065018806401300900110031707204435

50070021106401530—————
