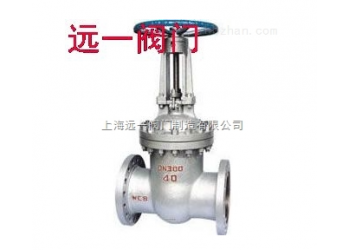

碳鋼閘閥Z41H-16C/Z41H-25/Z41H-40

大口徑碳鋼閘閥說明：

Z41H/Y-16C/25/40/64/100/160大口徑碳鋼閘閥關閉時：密封面可以只依靠介質壓力來密封 , 即依靠介質壓力將閘板的密封面壓向另一側的閥座來保證密封面的密封，這就是自密封。大部分閘閥是采用強制密封的 , 即閥門關閉時，要依靠外力強行將閘板壓向閥座 , 以保證密封面的密封性。閘閥的閘板隨閥桿一起作直線運動的，叫升降桿閘閥 ( 亦叫明桿閘閥)。通常在升降桿上 有梯形螺紋，通過閥門頂端的螺母以及閥體上的導槽，將旋轉運動變為直線運動 , 也就是將操作轉矩變為操作推力。開啟閥門時，當閘板提升高度等于閥門通徑的1：1倍時，流體的通道完全暢通，但在運行時，此位置是無法監視的。實際使用時，是以閥桿的頂點作為標志，即開不動的位置，作為它的全開位置。為考慮溫度變化出現鎖死現象 , 通常在開到頂點位置上 , 再倒回 1/2－1圈 , 作為全開閥門的位置。因此 , 閥門的全開位置，按閘板的位置（即行程>來確定。碳鋼法蘭閘閥廣泛適用于石油化工，火力發電廠等油品、水蒸氣管路上作接通或截斷管路中介質的啟閉裝置。碳鋼閘閥：手動、氣動、電動，法蘭連接、明桿楔式彈性閘板，閥座密封面材料為不銹鋼、硬質合金，工作壓力 1.6~16.0MPa，閥體材料為碳素鋼（Z41H-100~160 Z40Y-16~160）、鉻鉬鋼（Z41Y-16I~160I）、不銹鋼（Z41W-16P~160P）。

產品特點

1、結構緊湊、設計合理、閥門剛性好、通道流暢，流量系數小。

2、密封面采用不銹鋼和硬質合金，使用壽命長。

3、采用柔性石墨填料、密封可靠，操作輕便靈活。

4、驅動方式為手動、氣動、電動、齒輪傳動。

5、結構形式為彈性楔式單閘板、剛性楔式單閘板雙閘板型式。

產品性能參數



型號	PN	工作壓力 / MPa	適用溫度 / ℃	適用介質
Z41H-100	100	10.0	≤ 425	水、蒸汽、油品
Z41H-160	160	16.0
Z41Y-100	100	10.0
Z41Y-160	160	16.0
Z41Y-100I	100	10.0	≤ 550	蒸汽、油品
Z41Y-160I	160	16.0
Z41W-100P	100	10.0	≤ 200	有腐蝕性xsfy
Z40W-160P	160	16.0

產品零部件材料



型號	材料
	閥體、閥蓋、閘板	閥桿	密封面	填料
Z41H-100	碳素鋼	鉻不銹鋼	堆焊鐵基合金	石棉石墨或柔性石墨
Z41H-160
Z41Y-100			堆焊硬質合金
Z41Y-160
Z41Y-100I	鉻鉬鋼	鉻鉬鋼	堆焊硬質合金	石棉石墨或柔性石墨
Z41Y-160I
Z41W-100P	鉻鎳鉬鈦不銹鋼	鉻鎳鉬鈦不銹鋼	堆焊硬質合金	聚四氟乙烯
Z41W-160P

產品外形及結構尺寸 （PN100）



DN	L	D	D1	D2	D8	b	z×?d	H	H1	D0	重量 / kg
25	210	135	100	78	501	24	4×?18	310	—	—	13
32	230	150	110	82	65	24	4×?23	320	—	—	20
40	240	165	125	95	75	26	4×?23	360	—	—	60
50	250	195	145	112	85	28	4×?25	490	558	360	50
65	280	220	170	138	110	32	8×?25	540	622	400	70
80	310	230	180	148	115	34	8×?25	572	671	400	100
100	350	265	210	172	145	38	8×?30	573	671	400	110
125	400	310	250	210	175	42	8×?34	744	892	560	180
150	450	350	290	250	205	46	12×?34	800	972	560	250
200	550	430	360	312	265	54	12×?41	800	972	560	360
250	650	500	430	382	320	60	12×?41	1050	1305	—	—
300	750	585	500	442	375	70	16×?48	1200	1505	—	—

產品外形及結構尺寸 (PN160)



DN	L	D	D1	D2	D8	b	z×?d	H	H1	H0	重量 / kg
15	170	110	75	52	35	24	4×?18	230	250	200	7
20	190	130	90	62	45	26	4×?23	260	288	200	10
25	210	140	100	72	50	28	4×?23	280	310	280	14
32	230	165	115	85	65	30	4×?25	312	350	320	21
40	260	175	125	93	75	32	4×?27	350	395	320	26
50	300	215	165	132	95	36	8×?25	512	612	360	73
65	360	245	190	152	110	44	8×?30	560	677	360	110
80	390	260	205	168	130	46	8×?30	585	686	400	141
100	450	300	240	200	160	48	8×?34	631	751	450	185
125	525	355	285	238	190	60	8×?41	723	868	560	320
150	600	390	318	270	305	66	12×?41	820	997	640	462
200	750	480	400	245	265	78	12×?48	990	1224	720	711
