公司基本資料信息
|
|||||||||||||||||||||||

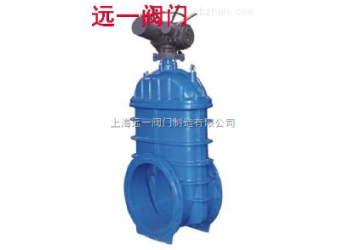

一、RVEX-10Q/RVEX-16Q電動彈性座封閘閥產品概述：
RVEX-10Q/RVEX-16Q電動彈性座封閘閥采用的球墨鑄鐵或碳鋼鑄造而成，具有強度高、重量輕，幾何尺寸精確的特點，閘板具有互換的功能，加裝螺旋傘齒輪省力機構，一人可非常輕松自如地開關，也可根據用戶的要求加裝開閉指示柱，或電動、氣動執行機構。密封、防銹功能，安全可靠，使用壽命長。可立式臥式安裝，廣泛用于給排水系統、污水處理系統、市政建設及礦山、治金、電廠等行業。
二、RVEX-10Q/RVEX-16Q電動彈性座封閘閥主要零部件材料：
|
名 稱 |
材 料 |
|
閥 體 |
灰 鑄 鐵、球 墨 鑄 鐵、鑄 鋼 |
|
閘 板 |
球 墨 鑄 鐵 外 覆 三 元 乙 丙 或 橡 膠 |
|
內 六 角 螺 栓 |
碳 化 處 理 |
|
密 封 圈 |
橡 膠 |
|
閥 蓋 |
灰 鑄 鐵、球 墨 鑄 鐵、鑄 鋼 |
|
閥 桿 |
不 銹 鋼 |
|
“O" 形 密 封 圈 |
橡 膠 |
|
止 推 軸 承 |
錫 青 銅 |
|
螺 栓 |
不 銹 鋼 |
|
壓 蓋 |
球 墨 鑄 鐵、鑄 鋼 |
|
防 塵 罩 |
橡 膠 |
|
手 輪 （傳 動 帽） |
可 鍛 鑄 鐵 |
三、RVEX-10Q/RVEX-16Q電動彈性座封閘閥主要技術參數：
|
公稱壓力 |
1.0～2.5MPa |
工作溫度 |
0～80℃ |
法蘭標準 |
GB/T 17241.6 GB9113 |
|
公稱通經 |
50～1200mm |
適用介質 |
水、油、氣等 |
試驗標準 |
GB13927 AP1598 |
四、RVEX-10Q/RVEX-16Q電動彈性座封閘閥主要外形連接尺寸：
|
DN |
500 |
600 |
700 |
800 |
900 |
1000 |
1200 |
|
L |
457 |
508 |
660 |
720 |
780 |
840 |
960 |
|
H（手 輪） |
1480 |
1665 |
2200 |
2800 |
2800 |
3000 |
3000 |
|
H（傘齒輪） |
1650 |
1900 |
2350 |
2950 |
2950 |
3150 |
3150 |
|
H（電 動） |
電動裝置可由用戶 |
||||||
注：
| RVXX表示非明桿式閘閥 | RREX表示明桿式附電動操作裝置 | RVEX表示非明桿式附電動操作裝置 |
| RVXP表示省力裝置 | RVCX表示非明桿式附傳動帽 | RVCH表示非明桿式附傳動帽臥式操作裝置 |
| RRXX表示明桿式閘閥 | RVHX表示非明桿式附手輪 | RVHH表示明桿式附手輪臥 |
| RRHX表示明桿式附手輪 | RVHS表示非明桿式附信號顯示器 | PN25級另行訂制 |
點擊圖片查看原圖
