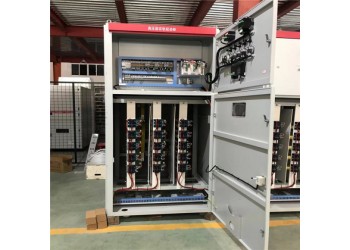

空壓機類鼠籠電機適用的YHGQ高壓固態軟啟動柜

空壓機類鼠籠電機適用的YHGQ高壓固態軟啟動柜 YHGQ-(YT)500/10高壓固態軟起動柜 一體化高壓固態軟啟動柜

襄陽源創工業控制有限公司誠意向您介紹我公司生產的高壓固態軟起動柜，專為高壓3kv、6kv、10kv高壓鼠籠三相異步電動機生產制造，能有效幫助電機完成整個啟動過程，避免大功率電機在起動時，由于電流過大沖擊電網，造成不必要的損失。

它是一種高智能電動機起動裝置,適用于鼠籠式異步、同步電動機。集起動、顯示、保護、數據采集于一體的電機終端控制設備。用戶使用較少的元件，就可實現較復雜的控制功能。通過控制晶閘管的導通角對輸入電壓進行控制，實現改變電動機定子端電壓值的大小，控制電動機的起動轉矩和起動電流的大小，從而實現電動機的軟起動控制。高壓軟起動可按照設定的起動參數平滑加速，從而減少對電網，電機及設備的電氣和機械沖擊。當電機達到額定轉速后，旁路接觸器自動接通。高壓軟起動起動完畢后繼續監控電動機，并提供各種故障保護。

完整高壓軟起動產品高低壓部分完全隔離，高壓部分主要是：柜體、電壓互感器，電流互感器、高壓可控硅、RC保護單元、過電壓保護器、觸發部件、真空接觸器、低壓部分是：主控制單元、信號采集保護部件、顯示。

高壓可控硅：每相中采用相同參數的可控硅串并聯安裝在一起。根據所使用電網的峰值電壓要求，選擇可控硅串聯的數量不同。

可控硅保護單元：包括由RC網絡組成的過電壓吸收網絡、由均壓?jiǎn)卧M成的均壓保護網絡。

觸發部件：采用強觸發脈沖電路，保證觸發的一致性和可靠性；利用觸發進行可靠高低壓隔離。

真空接觸器：在起動完成后，三相真空接觸器自動吸合，電動機投入電網運行。

信號采集與保護部件：通過電壓互感器、電流互感器、避雷器、零序檢測，對主回路電壓、電流信號進行采集，控制器進行相應保護。

系統控制與顯示部件：微控制器執行中心控制、中文液晶人機界面顯示。

組件結構

高壓軟起動裝置系列總體結構精心考慮以適應各種要求的控制柜設計，確保適合于各種使用對象和工作環境。

結構采用高壓開關設備和控制設備的共用技術要求，在柜體中應用密封處理，減少對機器內部的污染，布局合理。數字觸發系統將低壓控制通過連接到高壓部分，便捷的維修設計允許各相模塊可以迅速單獨進行更換。為運行安全起見，高壓部分和低壓部分完全隔離開來。

高壓軟起動裝置整體結構被劃分為3個相互絕緣的部分。由高壓可控硅模塊、閥體保護單元、真空開關部件等組成的高壓回路；由 觸發部件、信號采集與保護部件組成的可控硅觸發及信號采集與系統保護單元；由系統控制與顯示部件構成的系統控制和人機交互單元；3個單元之間相互絕緣，做到高、低壓之間的可靠隔離。

電源電纜可以整機不同位置進出，在柜體內留有足夠的空間以便于接電源進線、電機電纜從機柜的不同位置進入允許適當彎曲。

接地線為保障高壓軟起動裝置的可靠運行，機柜中各個控制單元地線相連接至機柜的下部接地銅排上。

柜體特點：柜體采用冷軋鋼板，各部件經數控機床加工，折彎后焊接而成；所有部件具有足夠的機械強度，能承受運輸、安裝及運行時短路所引起的作用力而不致?lián)p壞變形；采用噴塑工藝，柜體外形美觀大方，柜體防護等級可達IP4X。

產品內部器件均采用國內熟知品牌，品質高，是大功率電機軟起的理想選擇。當然，還可以根據您的要求來做器件選擇，靈活多變，歡迎您前來咨詢訂購！
