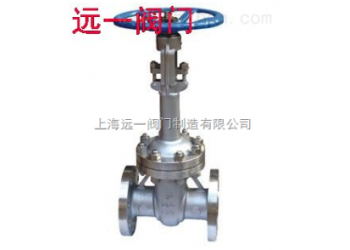

不銹鋼低溫閘閥DZ41W-16P/25P/40P/R/RL

不銹鋼低溫閘閥概述:

DZ41W低溫閥門有二種閥蓋設計形式。*種是螺栓式閥蓋，按這種設計的閥門，其閥體與閥蓋用螺栓螺母連接，纏繞式墊片（316夾柔性石墨制造）。客戶有特殊要求時也可采用金屬環連接。第二種設計形式是焊接式閥蓋，按這種設計形式的閥門，其閥體與閥蓋用螺紋連接，全焊密封。客戶有特殊要求時也可采用透焊連接。

壓力等級：1.6Mpa~2.5Mpa
產品規格：DN15~300mm
產品材質：碳鋼、不銹鋼、高溫鋼
適用溫度：-45oC~197 oC
適用介質：乙烯、丙烯、液氮、液氫

不銹鋼低溫閘閥技術要求：

1、設計、制造及驗收按JB/T 7749-95
2、主體材料：LCB、LF1、LF3、LC3、CF8、F304等
3、結構長度按GB/T 12221-1989標準
4、法蘭連接尺寸按JB/T 79-1994標準
5、適用溫度：-46～196°C
6、閥門的檢驗和試驗按JB/T 9092-1999標準

主要材料：

1、閥體、閥蓋：不銹鋼
2、閥桿： 1Cr18Ni9Ti
3、閘板、閥座密封面： 堆焊硬質合金
4、閥桿螺母： 鋁青銅
5、墊片： 低溫石棉、蠟浸石棉橡膠板
6、填料： 柔性石墨、聚四氟乙烯、浸四氟乙烯石棉繩
7、手輪：球墨鑄鐵或可鍛造鐵

產品尺寸：

型號	公稱壓力（MPa）	尺寸（mm）
		DN	50	65	80	100	150	200	250	300	350	400
DZ40W/Y  DZ41W/Y	1.6	L	250	265	280	300	350	400	450	500	550	600
		H	525	570	647	779	866	1208	1422	1652	1842	2075
		Do	240	280	280	320	320	400	450	560	640	720
		重量（Kg）	24	32	40	55	81	220	302	452	618	863
DZ40W/Y  DZ41W/Y	2.5	L	250	265	280	300	350	400	450	500	550	600
		H	550	590	680	810	1015	1240	1452	1682	1872	2105
		Do	240	280	280	320	360	400	450	560	640	720
		重量（Kg）	27	41	56	75	145	242	307	500	670	916
DZ40W/Y  DZ41W/Y	4.0	L	250	280	310	350	450	550	650	750	850	950
		H	570	610	700	830	1050	1252	1470	1700	1890	2125
		Do	280	280	320	360	400	450	560	640	720	720
		重量（Kg）	28	42	58	78	171	291	399	574	740	920
