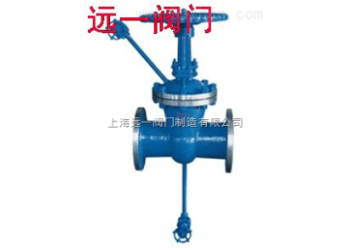

帶吹掃孔閘閥Z1仿、Z2仿41H-16C/25/40

帶吹掃孔閘閥結構特點：
1、帶吹掃孔閘閥主體為楔式單閘板雙向密封、結構簡單、緊湊、密封可靠。
2、吹掃裝置可對易結焦、顆粒狀介質的管路、閥門等進行清洗、沖刷、有效地提高系統的使用壽命。
3、Z1仿、Z2仿系列帶吹掃閘閥也適用于水、蒸汽、煙氣、油品或霧狀、粉末狀、顆粒狀等介質的管路上，作為起閉裝置用，尤其適用于石化行業輸油和催化裂變系統，起著啟閉、清洗沖刷管道的作用。

標準規范：
設計制造標準：GB/T 12234-2007
結構長度標準：GB/T 12221-2005
連接法蘭標準：JB/T 79、GB/T 9113
壓力溫度等級：GB/T 12224-2005
試驗檢驗標準：GB/T 13927-2008

材料：

產品類型	閥體材料	適用介質	適用溫度℃
Z1仿、Z2仿41H-C	WCB	水、蒸汽、煙氣、油品或 霧狀、粉末狀、顆粒狀。	≤425
Z1仿、Z2仿41Y-I	鉻鉬鋼		≤550
Z1仿、Z2仿41Y-P	鉻鎳鈦鋼		≤650
Z1仿、Z2仿41Y-P	高鎳鉻鋼		≤900

尺寸：

公稱通徑	主要連接尺寸			Z1 重量	Z2重量
	L	H	Do	29	32
Z1 41H-16 Z2
50	250	362	250	29	32
65	270	395	250	33	36
80	280	426	300	46	49
100	300	470	300	63	66
125	325	520	350	98	102
150	350	590	350	125	128
200	400	725	400	185	188
250	450	865	450	260	263
300	500	1000	550	365	368
350	550	1140	600	498	502
400	600	1285	650	685	688
Z1 41H-25 Z2
50	250	362	250	31	34
65	270	395	250	35	38
80	280	426	300	47	50
100	300	470	300	65	68
125	325	520	350	100	103
150	350	590	350	130	133
200	400	725	400	195	198
250	450	865	450	275	278
300	500	1000	550	392	395
350	550	1140	650	535	538
400	600	1285	700	742	745
Z1 41H-40 Z2
50	250	362	300	33	37
65	280	395	300	38	42
80	310	426	350	51	55
100	350	470	350	80	84
125	400	520	400	120	124
150	450	590	400	148	152
200	550	725	450	252	256
250	650	865	550	355	359
300	750	1000	650	540	544
350	850	1140	750	690	694
400	950	1285	850	960	964
Z1 41H-64 Z2
50	250	370	300	36	39
65	280	405	300	45	49
80	310	435	350	59	63
100	350	480	400	90	94
125	400	530	400	135	139
150	450	605	450	168	172
200	550	740	550	280	284
250	650	880	650	392	396
300	750	1015	750	585	589
350	850	1160	800	740	744
400	950	1310	900	190	1014
Z1 41H-100 Z2
50	250	370	300	38	43
65	280	405	300	53	58
80	310	435	350	68	73
100	350	480	400	102	107
125	400	530	400	150	155
150	450	605	450	187	192
200	550	740	550	305	310
250	650	880	650	425	430
300	750	1015	750	625	630
350	850	1160	850	785	790
400	950	1310	650	1055	1060
