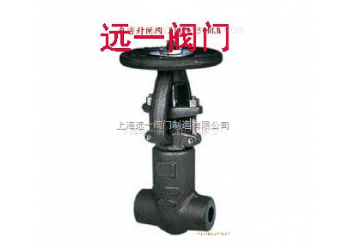

自密封鍛鋼閘閥Z61Y-900LB/1500LB2500LB

產品名稱:自密封鍛鋼閘閥產品型號:Z61Y-900LB/1500LB/2500LB產品名稱:自密封鍛鋼閘閥產品型號:Z61Y-900Lb～2500lb

標準材質明細表

序號	零件名稱	CStoASTM	AStoASTM	SStoASTM
		A105	F22	F304L	F316L
1	閥體	A105	A182F22	A182F304L	A182F316L
2	閥座	A276420	A276304	A276304L	A276316L
3	閘板	A182F430&410	A182F304	A182F304L	A182F316L
4	閥桿	A182F6	A182F304	A182F304L	A182F316L
5	密封螺母	A105	A182F304	A182F304L	F316L
6	密封環	A216  304L			A276316L
7	閥蓋	A105	A182F22	A182F304L	A182F316L
8	活節螺栓	A193B7	A193B16	A193B8M
9	銷釘	A276F420		A182F304L
10	填料	柔性石墨		PTFE
11	提升螺栓	A1942H	A1944	A1948	A1948M
12	填料壓套	A276F420		A182F304
13	填料壓板	A216WCB		A182F304
14	螺母	A1942H	A1944	A1948	A1948M
15	閥桿螺母	A276-410
16	固定螺母	A1942H	A1944	A1948	A1948M
17	手輪	A197
18	鎖緊螺母	A1942H	A1944	A1948	A1948M
19	油嘴	銅
適用介質		水、蒸汽、油品等	水、蒸汽、油品等	有腐蝕性
適用溫度		—29℃～425℃	—29℃～550℃	—29℃～200℃

注意:客戶需求的其他材質也可采用.密封面材料配對客戶內件代號決定

CS=碳鋼;AS=合金鋼;SS=不銹鋼;

尺寸MM和重量KG

NPS		1/2"	3/4"	1"	11/4"	11/2"	2"
L	900Lb-150Lb	140	140	140	178	178	216
	2500Lb	186	186	186	232	232	279
H開		321	321	321	380	414	502
W		160	160	180	200	250	280
重量	900LB-1500LB	11.5	10.8	10.5	19.6	21.0	55.4
	2500LB	12.3	11.6	10.8	26.0	28.4	60.0
