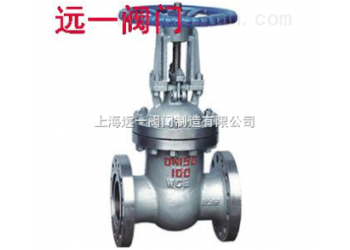

碳鋼閘閥Z40H-100

碳鋼閘閥產品說明

Z40H、Z40Y、Z40W 型 PN100、PN160 鋼制楔式閘閥：手動、法蘭連接、明桿楔式彈性閘板，閥座密封面材料為不銹鋼、硬質合金，工作壓力 10.0~16.0MPa，閥體材料為碳素鋼（Z40H-100~160 Z40Y-100~160）、鉻鉬鋼（Z40Y-100I~160I）、不銹鋼（Z40W-100P~160P）的閘閥。

碳鋼閘閥產品性能參數

型號	PN	工作壓力 / MPa	適用溫度 / ℃	適用介質
Z40H-100	100	10.0	≤ 425	水、蒸汽、油品
Z40H-160	160	16.0
Z40Y-100	100	10.0
Z40Y-160	160	16.0
Z40Y-100I	100	10.0	≤ 550	蒸汽、油品
Z40Y-160I	160	16.0
Z40W-100P	100	10.0	≤ 200	有腐蝕性介質
Z40W-160P	160	16.0

產品零部件材料

型號	材料
	閥體、閥蓋、閘板	閥桿	密封面	填料
Z40H-100	碳素鋼	鉻不銹鋼	堆焊鐵基合金	石棉石墨或柔性石墨
Z40H-160
Z40Y-100			堆焊硬質合金
Z40Y-160
Z40Y-100I	鉻鉬鋼	鉻鉬鋼	堆焊硬質合金	石棉石墨或柔性石墨
Z40Y-160I
Z40W-100P	鉻鎳鉬鈦不銹鋼	鉻鎳鉬鈦不銹鋼	堆焊硬質合金	聚四氟乙烯
Z40W-160P

產品外形及結構尺寸 （PN100）

DN	L	D	D1	D2	D8	b	z×?d	H	H1	D0	重量 / kg
25	210	135	100	78	501	24	4×?18	310	—	—	13
32	230	150	110	82	65	24	4×?23	320	—	—	20
40	240	165	125	95	75	26	4×?23	360	—	—	60
50	250	195	145	112	85	28	4×?25	490	558	360	50
65	280	220	170	138	110	32	8×?25	540	622	400	70
80	310	230	180	148	115	34	8×?25	572	671	400	100
100	350	265	210	172	145	38	8×?30	573	671	400	110
125	400	310	250	210	175	42	8×?34	744	892	560	180
150	450	350	290	250	205	46	12×?34	800	972	560	250
200	550	430	360	312	265	54	12×?41	800	972	560	360
250	650	500	430	382	320	60	12×?41	1050	1305	—	—
300	750	585	500	442	375	70	16×?48	1200	1505	—	—

產品外形及結構尺寸 （PN160）

DN	L	D	D1	D2	D8	b	z×?d	H	H1	H0	重量 / kg
15	170	110	75	52	35	24	4×?18	230	250	200	7
20	190	130	90	62	45	26	4×?23	260	288	200	10
25	210	140	100	72	50	28	4×?23	280	310	280	14
32	230	165	115	85	65	30	4×?25	312	350	320	21
40	260	175	125	93	75	32	4×?27	350	395	320	26
50	300	215	165	132	95	36	8×?25	512	612	360	73
65	360	245	190	152	110	44	8×?30	560	677	360	110
80	390	260	205	168	130	46	8×?30	585	686	400	141
100	450	300	240	200	160	48	8×?34	631	751	450	185
125	525	355	285	238	190	60	8×?41	723	868	560	320
150	600	390	318	270	305	66	12×?41	820	997	640	462
200	750	480	400	245	265	78	12×?48	990	1224	720	711
