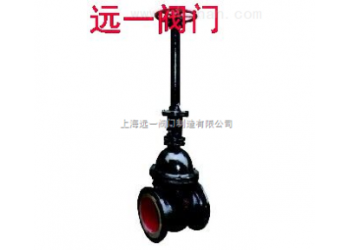

加長桿閘閥用途：
Z45T/W-10/16加長桿閘閥適合介質為：高爐煤氣、焦爐煤氣、發(fā)生爐煤氣、水煤氣、油煤氣等各種污煤氣，及液化氣、天然氣、礦井瓦斯等潔凈煤氣。主要用于煤制氣、冶金、焦化等行業(yè)的制氣和城市煤氣輸配管網上。
暗桿閘閥的傳動螺紋位于體內部，在啟閉過程中，閥桿只做旋轉運動，閘板在閥體內升降，因此，閥門的高度尺寸小。暗桿閘閥，通常在閥蓋上方裝設啟閉位置指示器，以適用于船舶、管溝等空間較小和粉塵含量大的環(huán)境。
特點：
1、閥門底部設有排污箱，便于清掃污垢雜質，并可順利通過管道清掃器。
2、閥桿采用大導程式螺紋傳動，能實現快速啟閉。
3、采用磨擦助力極小、能自動潤滑、且耐煤氣和各種腐蝕氣體的高性能填料，操作靈活，密封可靠。
4、密封性能優(yōu)良，操作中能自動鏟除密封面污垢，保持嚴密的密封。
5、流體阻力小。閘閥閥體內部介質通道是直通的，介質流經閘閥時不改變其流動方向，因而流動阻力較小。
6、啟閉較省力。啟閉時閘板運動方向與介質流動方向相垂直。與截止閥相比，閘閥的啟閉較為省力。
7、介質流動方向一般不受限制。介質可從閘閥兩側任意方向流過，均能達到接通或截斷的目的。便于安裝，適用于介質的流動方向可能改變的管路中。
主要外形尺寸：
|
口 徑
DN（mm） |
Z45T/W-10
|
|||
|
L
|
D
|
H
|
D0
|
|
|
40
|
165
|
145
|
295
|
160
|
|
50
|
180
|
160
|
325
|
180
|
|
65
|
195
|
180
|
380
|
180
|
|
80
|
210
|
195
|
420
|
200
|
|
100
|
230
|
215
|
520
|
200
|
|
125
|
255
|
245
|
610
|
240
|
|
150
|
280
|
280
|
710
|
240
|
|
200
|
330
|
335
|
915
|
320
|
|
250
|
380
|
390
|
1095
|
320
|
|
300
|
420
|
445
|
1275
|
400
|
|
350
|
450
|
500
|
1500
|
400
|
|
400
|
480
|
565
|
1760
|
500
|
|
450
|
510
|
615
|
1920
|
500
|
|
500
|
540
|
670
|
2170
|
720
|
|
600
|
600
|
780
|
-
|
-
|
|
700
|
660
|
895
|
-
|
-
|
|
800
|
720
|
1010
|
-
|
-
|
|
900
|
780
|
1110
|
-
|
-
|
|
1000
|
840
|
1220
|
-
|
-
|
|
1200
|
960
|
1450
|
-
|
-
|
