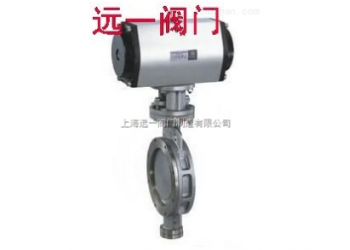

氣動切斷蝶閥D673F/H-10C/16C

特點及用途:

氣動切斷蝶閥廣泛適用于電站供熱系統和催化裂化主風機道管系統和鋼鐵、冶金、化工等工業系統以及環保、水處理、高層建筑給水排水管路上作切斷或調節流量作用。

1、設計采用三偏心原理，開啟密封即分離，關閉接觸即密封，因此密封性能可靠。

2、密封圈選用不銹鋼材料，在高溫和冷態工況下，密封無應力變形，具有耐高溫、耐腐蝕、使用壽命長的特點。

3、軸向定位裝置，解決軸向密封面磨損易泄漏的難題，傳動裝置可任意方向安裝。

4、過流面積大，流阻系數小，流通能力強。

5、抗老化、抗輻射、經久耐用。

6、密封可調節，10萬次壽命無泄漏。

性能規范:

公稱通徑DN（mm）		50-1200
公稱壓力PN(MPa)		1.0		1.6		2.5
公稱壓力 (MPa)	強度試驗	1.5		2.4		3.75
	密封試驗	1.1		1.76		2.75
材料\材料代號		C	P		R
主要零件	閥體	WCB	ZG1Cr18Ni9Ti		ZG0Cr18Ni12Mo2Ti
	蝶板	WCB	ZG1Cr18Ni9Ti		ZG0Cr18Ni12Mo2Ti
	閥桿	2Cr13	1Cr18Ni9Ti		0Cr18Ni12Mo2Ti
	密封圈	不銹鋼
	填料	聚四氟乙烯　　　　　　 柔性石墨
適用工況	適用介質	水、蒸汽、油品	硝酸類
	適用溫度	-40℃～200℃
執行器	型號	GT或AW系列
	氣源壓力	0.3-0.7MPa
執行標準		設計制造	結構長度	法蘭尺寸	壓力溫度		試驗檢驗
		GBT/12238	GB12221	GB9113	GB9131		GB13927

安裝尺寸表:

公稱通徑 DN（mm）	尺寸								執行器型號 （僅供參考）
	L	H	D1(1.0)	D1(1.6)	D1(2.5)	n-d(1.0)	n-d(1.6)	n-d(2.5)
50	43	112	125	125	125	4-14	4-14	4-18	GTD-65
65	46	115	145	145	145	4-14	4-14	8-18	GTD-80
80	49	120	160	160	160	4-18	8-18	8-18	GTD-80
100	56	138	180	180	190	4-18	8-18	8-22	GTD-100
125	64	164	210	210	220	8-18	8-18	8-26	GTD-115
150	70	175	240	240	250	8-18	8-22	8-26	GTD-125
200	71	208	295	295	310	8-18	12-22	12-26	GTD-160或AW13
250	76	243	350	355	370	12-18	12-26	12-30	GTD-190或AW13
300	83	283	400	410	430	12-22	12-26	16-30	AW13
350	92	310	460	470	490	12-22	16-26	16-33	AW17
400	102	340	515	525	550	16-22	12-30	16-36	AW17
450	114	380	565	585	600	16-22	20-30	20-36	AW20
500	127	410	620	650	660	20-22	20-33	20-36	AW20
600	154	470	725	770	770	20-26	20-36	20-39	AW28
700	165	550	840	840	875	24-26	24-36	24-42	AW28
800	190	640	950	950	990	24-30	24-39	24-48	AW35
900	203	710	1050	1050	1090	24-30	28-39	28-48	AW35
1000	216	770	1160	1170	1210	28-30	28-42	28-56	AW40
1200	254	890	1380	1390	1420	32-33	32-48	32-56	AW40
