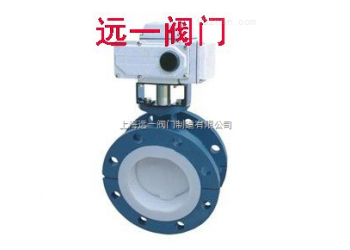

電動襯氟蝶閥D971F46-10C/16C/P/R/RL

一、電動襯氟蝶閥產品概述：
D941F46-10C/16C/R/RL電動襯氟蝶閥結構緊湊，90°回轉開關輕松，密封可靠，使用壽命長，F(xiàn)EP（F46）、PCTFE（F3）電動襯氟蝶閥適用于-50℃～150℃的各種濃度的王水、硫酸、鹽酸、氫氟酸和各種有機酸、強酸、強氧化劑，F(xiàn)EP還適用于各種濃度的強堿有機溶劑以及其它腐蝕性氣體、液體介質的管路上使用。電動襯氟蝶閥被廣泛用于水廠、電廠、鋼廠、造紙、化工、飲食等系統供排水中，作為調節和截止使用。
二、電動襯氟蝶閥產品特點：
1、本閥采用雙偏心結構，具有越關越緊的密封功能，密封性能可靠。
2、密封副材料選用不銹鋼和耐油橡膠配對，使用壽命長。
3、四氟密封即可位于閥體上，也可以位于蝶板上，可適用不同特點的介質，供用戶選擇。
4、蝶板采用框架結構，強度高，過流面積大，流阻小。
5、整體烤漆、能有效地防止銹蝕且只要更換密封閥座密封材料，就可使用于不同介質。
6、本閥具有雙向密封功能，安裝時不受介質流向的控制，也不受空間位置的影響，可在任何方向安裝。
7、本閥結構*，操作靈活，省力，方便。
三、電動襯氟蝶閥主要參數：

公稱通經DN（mm）50～200050～1600

公稱藥理PN（MPa）0.61.01.6

密封試驗（MPa）0.661.11.76

強度試驗（MPa）0.91.52.4

適用溫度氟橡膠：-20℃～200℃

適用介質水、空氣、天然氣、油品及弱腐蝕性流體

泄漏率符合GB/T13927-92標準

驅動方式蝸輪傳動、電動、氣動、液動

四、電動襯氟蝶閥主要零部件材料：

零件名稱材料

閥體WCB、QT450-10、HT200、HT250

蝶板WCB、QT450-10、HT200、HT250

閥軸2Cr13

密封面四氟

填料柔性石墨

五、電動襯氟蝶閥執行標準：

制造標準GB/T122387-89

法蘭標準GB9113-2000、GB17241.6-1998

結構長度標準GB12221-89

檢驗標準GB/T13927-92

六、電動襯氟蝶閥主要外形連接尺寸單位：mm

DN主要外形連接尺寸法蘭尺寸和螺栓孔尺寸

LHH1AB0.6MPa1.0MPa1.6MPa

DD1D2n-dDD1D2n-dDD1D2n-d

5010882.533818065140110884-14185125994--18

6511292.5358180651601301084-141851451184-181851451184-18

80114100413245721901501244-182001601328-182001601328-18

100127110428240722101701444-182201801568-182201801568-18

12514012544424072240201748-182502101848-182502101848-18

150140142.5553350932652251998-182852402118-222852402118-22

200152170678350933202802548-183402952668-2234029526612-22

250165192.574255035037533530912-1839535031912-2240535531912-26

300178222.580360035044039536312-2244540037012-2246041037012-26

350190252.586660035049044541312-2250546042916-2252047042916-26

400216282.594060035054049546316-2256551548016-2658052548016-30

450222307.599575038059555051816-2261556553020-2664058554820-30

500229335105875038064560056820-2267062058220-2671565060920-33

600267390116375038075570566720-2678072568220-3084077072020-36

700292447.5128375038086081077224-2689584079424-3091084079424-36

800318507.5139875038097592087824-30101595090124-33102595090124-39

900330557.5149812503801075102097824-3011151050100128-3311251050100128-39

10004106151608150058011751120107828-3012301160111228-3612551170111228-42
