產品詳細說明

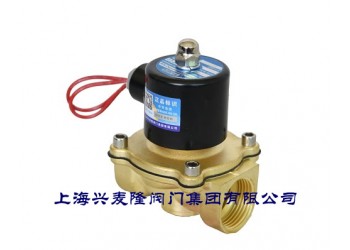

ZQDF黃銅電磁閥

產品簡介

ZQDF黃銅電磁閥是工業過程自動化控制系統用的執行器，它在接受電控信號后能自動開啟或關閉閥門，實現對管道中流體介質的通判或流量調節控制，從而對系統中的溫度、流量、壓力等參數進行自動調節或遠程控制。ZQDF黃銅電磁閥產品可廣泛用于紡織、印刷、化工、塑料、制藥、食品、建材、機械、電器表面處理等生產和科研部門以及浴室、食堂、空調等人們?nèi)粘Ｉ钤O(shè)施中。ZQDF主要用于空氣、蒸汽、煤氣等氣體介質的控制；ZQDF電磁閥主要用于自來水、蒸餾水、冷凍鹽水、電鍍廢液等液體介質，同時也用于粘度小于4°E的油類。

黃銅電磁閥工作原理

黃銅電磁閥里有密閉的腔，在不同位置開有通孔，每個孔都通向不同的油管，腔中間是閥，兩面是兩塊電磁鐵，哪面的磁鐵線圈通電閥體就會被吸引到哪邊，通過控制閥體的移動來擋住或漏出不同的排油的孔，而進油孔是常開的，液壓油就會進入不同的排油管，然后通過油的壓力來推動油缸的活塞，活塞又帶動活塞桿，活塞桿帶動機械裝置動。這樣通過控制電磁鐵的電流通斷就控制了機械運動。

結構規格參數

型號	ZQDF
使用液體	空氣、油、油瓦斯
動作方式	直動式
形式	常閉式、常開式
工作溫度	-5-80℃
本體材質	黃銅

主要性能參數

型號	ZQDF-1	ZQDF-2	ZQDF-3	ZQDF-1Y	ZQDF-2Y	ZQDF-3Y
公稱壓力（MPa）	1.60
工作壓差（MPa）	DN15-50			0-1.6
工作壓差（MPa）	DN65-100			0.05-1.6
介質種類	煤氣、空氣等	飽和蒸汽	過熱蒸汽或高溫氣體	水油液體	熱水	高溫水、油
介質溫度（℃）	≤60	≤180	≤220	≤60	≤180	≤220
電源電壓	AC220V，其余規格可作特殊訂貨（36V/380V/12V/24V）
使用壽命/額定流量系數（KV）	按JB/T352-94規定
泄漏量（mL/min）	按JB/T352-94.F規定
功耗（AV）	50

主要外形連接尺寸

公稱通徑	內螺紋連接			法蘭連接
DN	外形尺寸		內螺紋
DN	H	L	G	H	L	D	D1	D2	b	f	n-d
15	153	92	1/2	153	130	95	65	46	14	2	4-φ14
20	153	92	3/4	153	150	105	75	56	16	2	4-φ14
25	153	110	1	153	160	115	85	65	16	3	4-φ14
32	176	120	1-1/4	176	180	140	100	76	18	3	4-φ18
40	176	140	1-1/2	176	200	150	110	84	18	3	4-φ18
50	192	162	2	192	230	165	125	99	20	3	4-φ18
65	-	-	-	250	290	185	145	118	20	3	4-φ18
80	-	-	-	260	310	200	160	132	20	3	4-φ18
100	-	-	-	290	350	220	180	156	22	3	4-φ18
