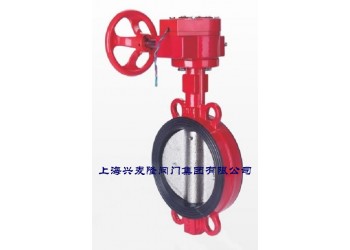

CBXH對夾信號蝸輪蝶閥
技術規范
設計標準：GB/T12238-2008、BS EN 593
連接標準：GB/T9113、BS EN1092
PN10/PN16、AS 2129 TABLEE、JIS B2212 10K、
BS 10 TABLE D/E
頂法蘭標準：ISO5211
閥桿：花鍵連接、平行四方、扁方
工作壓力：PN10/16
適用溫度：0℃-80℃
表面處理：環氧樹脂粉末噴涂，符合ANSI/AWWA C550標準
主要外形連接尺寸
|
公稱通徑 |
尺寸（mm） |
||||||||||||||
|
Inch |
mm |
A |
B |
M |
H |
H1 |
H2 |
H3 |
K |
G |
φD |
C |
φ2 |
L |
ISO 5211 |
|
2” |
50 |
140.5 |
64.5 |
150 |
208 |
151 |
65 |
108 |
90 |
59 |
53.9 |
43 |
14 |
32 |
F07 |
|
2.5” |
65 |
153 |
72 |
150 |
208 |
151 |
65 |
108 |
90 |
59 |
65.2 |
46 |
14 |
32 |
F07 |
|
3” |
80 |
157.5 |
86 |
150 |
208 |
151 |
65 |
108 |
90 |
59 |
79.7 |
46 |
14 |
32 |
F07 |
|
4” |
100 |
176 |
100 |
150 |
208 |
151 |
65 |
108 |
90 |
59 |
105 |
52 |
16 |
32 |
F07 |
|
5” |
125 |
191 |
112 |
150 |
208 |
151 |
65 |
108 |
90 |
59 |
130 |
56 |
16 |
32 |
F07 |
|
6” |
150 |
202.5 |
128 |
150 |
208 |
151 |
65 |
108 |
90 |
59 |
156 |
56 |
20 |
32 |
F07 |
|
8” |
200 |
243.5 |
162 |
200 |
298 |
223 |
77 |
121 |
125 |
75 |
207 |
60 |
26 |
45 |
F10 |
|
10” |
250 |
273 |
194 |
200 |
298 |
223 |
77 |
121 |
125 |
75 |
253.3 |
68 |
26 |
45 |
F10 |
|
12” |
300 |
311 |
223 |
250 |
298 |
223 |
77 |
121 |
125 |
75 |
301.9 |
78 |
28 |
45 |
F10 |
