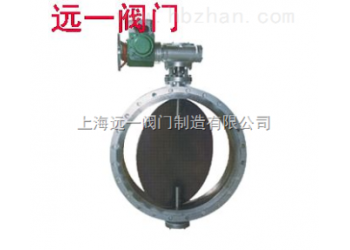

通風蝶閥D941W-1、D641W-1

通風蝶閥用途及特點

D3/6/941W-1電動通風蝶閥采用閥體同質材料加工成密封圈，采用蝸輪傳動。一般適用于工業，環保等管路作通風型調節介質流量之用。

采用標準

法蘭連接尺寸：GB9115-88
結構長度：GB12221-89
壓力試驗：GB/T13927-92：ZBJ16006-90

主要技術參數

主要技術參數	DN（MM）	5-2000
公稱壓力	Pn（MPA）	0.05	0.25	0.6
試驗壓力PS（MPA）	強度試驗	0.075	0.375	0.9
	密封試驗	<=1.5%泄漏量
適用介質	煤氣、含塵氣體、煙道氣等
適用溫度	–40～600℃

主要零件材料

名稱	材料
閥體	鑄鋼、不銹鋼、鉻鎳鉬鈦鋼、鉻鉬釩鋼
閥板	鑄鋼、不銹鋼、鉻鎳鉬鈦鋼、鈦鋼、鉻鉬釩鋼
閥桿	碳鋼、不銹鋼、2Cr13、鉻鎳鉬鈦鋼
閥座	與閥體相同
鑲插板	氟塑料、柔性石墨

連接尺寸

通徑DN	L	D1	D	Z-D	H	HO	A	B	DO	WT/KGS
50	108	110	140	4-14	70	443	193	125	80	51
65	112	130	160	4-14	80	463	193	125	80	62
80	114	150	190	4-18	95	483	193	125	80	73.5
100	127	170	210	4-18	105	498	193	125	80	87
125	140	200	240	8-18	120	682	193	245	150	98
150	140	225	265	8-18	132.5	736	193	245	150	102
200	152	280	320	8-18	160	800	283	245	150	150
250	165	335	375	12-18	187.5	895	283	313	200	170
300	178	395	440	12-22	220	956	334	313	200	220
350	190	445	495	12-22	245	1029	334	313	250	350
400	216	495	540	16-22	270	1103	425	313	250	430
450	222	550	595	16-22	297.5	1280	425	439	300	550
500	229	600	645	20-22	322.5	1186	425	431	360	580
600	267	705	755	20-26	377.5	1321	425	556	360	850
700	292	810	860	24-26	430	1431	620	556	360	950
800	318	920	975	24.30	487.5	1542	6520	556	360	1150
900	330	1020	1075	24-30	537.5	1800	620	706	360	1750
1000	410	1120	1175	28-30	587.5	2363	620	706	360	2100
1200PN0.6	470	1340	1405	32-33	702.5	2583	620	706	360	2580
1200PN0.25	470	1320	1375	32-30	687.5
1400	530		1420	36-30
1600	600		1620	40-33
1800	670		1820	44-39
2000	760		2020	48-42
