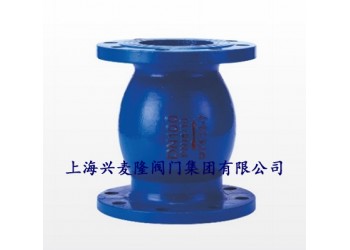

微阻球形止回閥
產品概述：
CVWQ微阻球形止回閥，采用橡膠包皮球為閥瓣，在介質的作用下，可在閥體內的滑道上滾動，從而打開或關閉閥門。流量大流阻損失小，密封性能好，消聲關閉，可減小水擊波。水平或垂直安裝均可。可用于冷水、熱水、工業及生活污水等管網的水泵出口，防止介質倒流。
主要零件材料
|
型號 |
公稱壓力（MPa） |
殼體實驗壓力 |
密封試驗壓力（Mpa） |
閥體 |
球體財料 |
|
CVWQ-10
|
1.0 |
1.5 |
1.1 |
鑄鐵、鑄鋼、不銹鋼 |
碳鋼包膠 |
|
CVWQ-16
|
1.6 |
2.4 |
1.76 |
主要外形連接尺寸
|
CVWQ-10/16外形尺寸 |
|||||||||
|
公稱通徑（mm） |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
|
L（mm） |
203 |
216 |
241 |
292 |
330 |
356 |
495 |
622 |
698 |
|
H（mm） |
180 |
210 |
225 |
245 |
280 |
320 |
380 |
450 |
510 |
