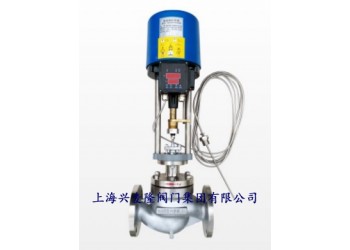

興麥隆電動自力式溫度調節閥
產品概述：
ZZYPE電動自力式溫度調節閥，是由閥門、執行器、傳感器和毛細管等部件組成的一體閥，直接對蒸汽、熱水、熱油與氣體等介質的溫度實行自動調節和控制，亦可使用在防止對過熱或熱交換場合，電動溫度控制閥結構簡單，操作方便，選用調溫范圍廣、響應時間快、密封性能可靠，并可在運行中隨意進行調節，因而廣泛應用于化工、石油、食品、輕紡、賓館與飯店等部門的熱水供應。主要適用于液體、氣體和蒸汽，在各種冷卻系統中的溫度控制。
產品特點
1. 控制溫度的設定在執行器外部，設定溫度方便。
2. 溫度調節閥數字顯示實測溫度、簡介直觀明了。
3. 調節型執行器的關鍵部件—控制器，采用混合集成電路，經過老化處理，用 樹脂密封澆鑄，呈匣子狀，防潮，防震，體積小，可靠性高。
4. 電動溫度調節閥合理設計上下電氣限位功能、弱電控制、可靠耐用。
5. 機械結構堅固緊湊，聯線、安裝 、調整維護十分簡便。
6. 用電位器調整工作零點（開始）和行程滿位（終點）靈敏度等簡單易行。
7. 溫控閥執行器具有過載保護、溫度保護及壓縮彈簧保證閥門的嚴密關閉的三種保護功能。
技術參數
|
控制類型 |
比例式制型正轉或反轉 |
|
執行器型號 |
ZZYPE |
|
電源電壓 |
AC220V、也可定制采用AC24V50/60Hz AC220V,AC24V 50/60Hz |
|
作用力 |
4000n、8000、15000、20000、 |
|
控制信號 |
增量/浮點信號或0-10或4-20mA |
|
反饋信號 |
增量/浮點信號或0-10或4-20mA |
|
毛細管長度 |
3、5、10 |
|
運行速度 |
4.5/mm（可根據用戶要求調節）4.5/mm |
|
驅動器外殼 |
WCB、QT450 |
|
凈重 |
20Kg |
|
防護等級 |
IP55、IP65 |
|
工作溫度 |
-30℃-180℃（低溫時介質須不結冰凝固） |
|
儲存溫度 |
-20℃-60℃ |
技術參數
|
公稱通徑 |
15 |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
||
|
公稱壓力 |
1.6、4.0 |
|||||||||||||||
|
額定流量系數KV |
單座 |
5 |
7 |
11 |
20 |
30 |
48 |
75 |
120 |
190 |
300 |
480 |
760 |
1100 |
1300 |
|
|
雙座 |
|
|
12 |
22 |
33 |
53 |
83 |
132 |
209 |
330 |
528 |
836 |
1210 |
1430 |
||
|
套筒 |
|
|
11 |
20 |
30 |
48 |
75 |
120 |
190 |
300 |
480 |
760 |
1100 |
1300 |
||
|
額定行程 |
10 |
16 |
16 |
25 |
25 |
40 |
|
|
|
|||||||
|
允許z大壓差 |
0.6 |
|||||||||||||||
|
溫度調節范圍（℃） |
0～70、50～120、100～170、150～220、200～270 |
|||||||||||||||
|
調節精度（％） |
±3 |
|||||||||||||||
|
允許超載值（℃） |
分別為上述溫度調節范圍上限加50 |
|||||||||||||||
|
法蘭標準 |
GB/T9113、JB/T79 |
|||||||||||||||
|
密封填料 |
V型聚四氟乙烯填料、含浸聚四氟乙烯石棉填料、石棉紡織填料\石墨填料 |
|||||||||||||||
|
連接形式 |
法蘭（FF/RF、RTJ）、焊接（SW/BW）、螺紋（適用于1”以內） |
|||||||||||||||
|
使用環境溫度（℃） |
-40～+60 |
|||||||||||||||
|
安裝接頭 |
G1” |
|||||||||||||||
|
壓蓋型式 |
螺栓壓緊式 |
|||||||||||||||
|
允許泄漏量 |
硬密封 |
雙座、套筒 |
||||||||||||||
|
軟密封 |
0.15 |
0.15 |
0.15 |
0.30 |
0.30 |
0.45 |
0.60 |
0.90 |
1.70 |
4.0 |
4.0 |
6.75 |
11.10 |
|||
