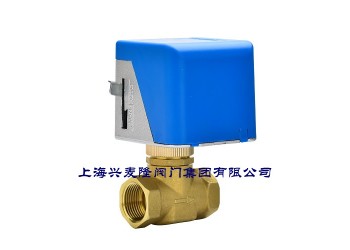

ET7010電動二通閥產品詳細介紹：
上海興麥隆ET7010系列開關式電動二通閥由ET7010系列閥門驅動器和G400系列銅閥組成。用于控制冷水或熱水空調系統管道的開啟或關閉，達到控制室溫之目的。驅動器由單向磁滯同步電機驅動，閥門彈簧復位。閥門不工作時處于常閉狀態，當需要工作時，由溫控器提供一個開啟信號，使電動閥接通交流電源而動作，開啟閥門，冷凍水或熱水進入風機盤管，為房間提供暖氣或冷氣，當室溫達到溫控器設定值時，由溫控器提供一個開啟信號，使電動閥接通交流電源而動作，開啟閥門，冷凍水或熱水進入風機盤管，為房間提供冷氣或暖氣：當室溫達到溫控器設定值時，溫控器另電動閥斷電，復位彈簧使閥門，從而截進進入風機盤管的水流。通過閥門關閉或開啟，使室溫始終保持在溫控器設定的溫度范圍內。ET7010系列電動閥之驅動器與閥體采用螺套連接方式，可以在閥門安裝之后，再安裝驅動器，現場裝配。接線靈活、方便。驅動器之平面設計可以貼近墻面安裝，占用空間小，產品可靠耐用，工作噪音低，并能在隱蔽式風機盤管裝置內常出現的高溫環境可靠工作。
產品特點介紹：
1. 高關斷力可有效保證閥門關閉緊密，合成橡膠墊，關閉時無氣泡。
2. 驅動器與閥體分離，可快速拆裝，能輕松更換配件 。
3. 內置回程彈簧，閥芯結構優化，在不減少kv值得情況下允許壓差大。
4. 閥體黃銅鍛造，不銹鋼閥桿及彈簧，體積小耐腐蝕。
5. 驅動器有可供系統調試和維修使用的手動操作桿。
6. z大限度節省能源，操作寧?kù)o，可配合線管位置，接線簡單。
技術參數
|
ET7010-8503-C驅動器參數 |
G400黃銅閥體 |
||
|
型號 |
ET7010-8503-C |
型號 |
G400 |
|
動作 |
開關及配備手動功能 |
閥體等級 |
PN16/PN20 |
|
耗電量 |
7VA |
閥體尺寸 |
DN15 DN20 DN25 |
|
開關時間 |
4-8秒 |
流量特性 |
開閉配合 ET7010 驅動器 |
|
驅動性能 |
斷電復位 |
閥桿 |
不銹鋼 |
|
馬達類別 |
磁性同步離合電機 |
閥體 |
二通常閉、可配三通 |
|
外殼保護 |
IP40 |
行程 |
3mm |
|
環境溫度 |
-20-80℃ |
適用介質 |
應用于HCAC系統中的水及二醇 |
|
適用溫度 |
0-95℃ |
適用溫度 |
0-95℃ |
閥體主要技術參數
|
產品型號 |
閥門形式 |
螺紋 |
流量系數Kv |
關閉壓差(MPa) |
工作介質 |
流體溫度 |
環境溫度 |
儲存溫度 |
承壓(MPa) |
|
ET7010-15 |
常閉二通閥 |
G1/2 |
1.5 |
0.25 |
冷凍/ |
2-94℃ |
0-60℃ |
-20-65℃ |
1.6 |
|
ET7010-15 |
混合三通閥 |
G1/2 |
1.5 |
0.25 |
|||||
|
ET7010-20 |
常閉二通閥 |
G3/4 |
2.5 |
0.1 |
|||||
|
ET7010-20 |
混合三通閥 |
G3/4 |
2.5 |
0.1 |
|||||
|
ET7010-25 |
常閉二通閥 |
G1 |
4.8 |
0.06 |
|||||
|
ET7010-25 |
混合三通閥 |
G1 |
4.8 |
0.06 |
主要零件材質：
|
閥體材料 |
黃銅鍛造 |
|
密封材料 |
丁晴橡膠（NBR）、EPDM |
|
驅動器蓋 |
阻燃ABS工作 |
|
適用溫度 |
≤94℃ |
|
閥桿材料 |
不銹鋼（AIS1302） |
|
公稱壓力 |
0-1.6MPa |
|
產品規格 |
DN15-DN25 |
|
驅動器底盤 |
壓鑄鋁合金 |
|
工作介質 |
冷水、熱水 |
主要外形連接尺寸
|
尺 寸 |
二通 |
三通 |
||||
|
15 |
20 |
25 |
15 |
20 |
25 |
|
|
A |
58 |
65 |
90 |
58 |
65 |
90 |
|
B |
14.5 |
19 |
24 |
29 |
34 |
38 |
|
C |
100 |
104.5 |
109.5 |
101 |
106 |
110 |
|
KV值 |
2.8 |
4.0 |
5.5 |
2.8 |
4.0 |
5.5 |
|
z大允許壓差 |
0.15 |
0.15 |
0.08 |
0.15 |
0.15 |
0.08 |
注：以上KV值為z大壓差時的數據。
