功率器件CV測試系統方案

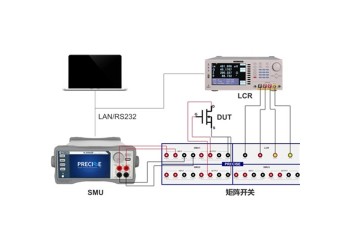

普賽斯半導體功率器件C-V測試系統主要由源表、LCR表、矩陣開關和上位機軟件組成。LCR表支持的測量頻率范圍在0.1Hz~1MHz，源表(SMU)負責提供可調直流電壓偏置，通過矩陣開關加載在待測件上。
進行 C-V 測量時，通常在電容兩端施加直流偏壓，同時利用一個交流信號進行測量。一般使用的交流信號頻率在10KHz 到1MHz之間。所加載的直流偏壓用作直流電壓掃描，掃描過程中測試待測器件待測器件的交流電壓和電流，從而計算出不同電壓下的電容值。詳詢一八一四零六六三四七六；
系統優勢
高精度、大動態范圍：提供0V~3500V偏壓范圍，精度0.1%；
內置CV測試：內置自動化CV測試軟件，包含C-V（電容-電壓），C-T（電容-時間），C-F（電容-頻率）等多項測試測試功能;
兼容IV測試：同時支持擊穿特性以及漏電流特性測試；
實時曲線繪制：軟件界面直觀展示項目測試數據及曲線，便于監控；
擴展性強：系統采用模塊化設計，可根據需求靈活搭配；
基本參數
|
LCR |
|||||||
|
測試頻率 |
10Hz-1MHz |
||||||
|
頻率輸出精確度 |
±0.01% |
||||||
|
基本準確度 |
±0.05% |
||||||
|
AC測試信號準位 |
10mV至2Vrms (1m Vrms 解析度) |
||||||
|
DC測試信號準位 |
10mV至2V (1m Vrms 解析度) |
||||||
|
輸出阻抗 |
100Ω |
||||||
|
量測范圍 |
|Z|, R, X |
0.001mΩ–99.999MΩ |
|Y|, G, B |
0.1nS–99.999S |
|||
|
Cs、Cp |
0.01pF – 9.9999F |
Ls Lp |
0.1nH–9.999kH |
||||
|
D |
0.00001-9.9999 |
Q |
0.1-9999.9 |
||||
|
DCR |
0.001mΩ–9.999MΩ |
Δ% |
-9999%-999% |
||||
|
θ |
-180° -+180° |
|
|
||||
|
SMU |
|||||||
|
VGS范圍 |
0 - ±30V(選配) |
||||||
|
IGSS/IGES |
≥10pA(選配) |
||||||
|
VDS范圍 |
0 - ±300V |
0 - ±1200V |
0 - ±2200V |
0 - ±3500V |
|||
|
IDSS/ICES |
≥10pA |
≥1nA |
|||||
|
源測精度 |
0.03% |
0.1% |
|||||
|
功能 |
|||||||
|
測試方式 |
點測、圖形掃描 |
||||||
|
測試參數 |
DIODE:CJ、IR、VR MOSFET:Ciss、Coss、Crss、Rg、IDSS、IGSS、BVDSS IGBT:Cies、Coes、Cres、ICES、IGES、VBRCES |
||||||
|
接口 |
RS232、LAN |
||||||
|
編程協議 |
SCPI、LabView |
||||||
半導體電學特性測試系統CV+IV測試儀
