十ms級的上升沿和下降沿；
單臺z大3500V的輸出；
0.1%測試精度；
同步電流或電壓測量；
支持程控恒壓測流，恒流測壓，便于掃描測試；詳詢一八一四零六六三四七六；
技術指標
電壓性能參數：
電壓
源
測量
量程
分辨率
準確度±(% rdg.+volts)
分辨率
準確度±(% rdg.+volts)
100V
10mV
0.1%±40mV
10mV
0.1%±40mV
600V
60mV
0.1%±100mV
60mV
0.1%±100mV
1200V
120mV
0.1%±300mV
120mV
0.1%±300mV
1600V
160mV
0.1%±400mV
160mV
0.1%±400mV
2200V
220mV
0.1%±700mV
200mV
0.1%±700mV
3500V
350mV
0.1%±900mV
350mV
0.1%±900mV
電流性能參數：
電流
源
測量
量程
分辨率
準確度±(% rdg.+volts)
分辨率
準確度±(% rdg.+volts)
1uA
100pA
0.1%±1nA
100pA
0.1%±1nA
10uA
1nA
0.1%±5nA
1nA
0.1%±5nA
100uA
10nA
0.1%±50nA
10nA
0.1%±50nA
1mA
100nA
0.1%±300nA
100nA
0.1%±300nA
10mA
1uA
0.1%±5uA
1uA
0.1%±5uA
100mA
10uA
0.1%±10uA
10uA
0.1%±10uA
z大輸出功率：350W，3500V/100mA（不同型號有差異）；
輸出電壓建立時間典型值：< 5ms；
輸出接口：E100:三同軸BNC；E200、E300:KHV（三同軸）；
掃描：支持線性、對數及用戶自定義掃描；
通信接口：RS232、以太網；
保護：支持急停；
觸發：支持trig IN及trig out；
尺寸：19英寸2U機箱；
應用領域：
用于IGBT擊穿電壓測試,IGBT動態測試母線電容充電電源、IGBT老化電源,防雷二極管耐壓測試,壓敏電阻耐壓測試等場合。其恒流模式對于快速測量擊穿點具有重大意義。

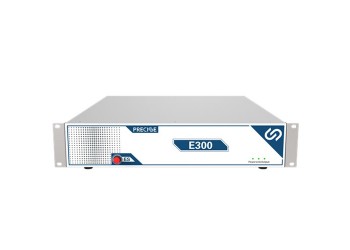

高壓程控電源3500V高壓源訂貨信息
型號
E100
E200
E300
源精度
0.1%
0.1%
0.1%
測量精度
0.1%
0.1%
0.1%
z大功率
120W
220W
350W
z小電壓量程
100V
100V
100V
z大電壓量程
1200V
2200V
3500V
z小電流量程
1uA
1uA
1uA
z大電流量程
100mA
100mA
100mA
