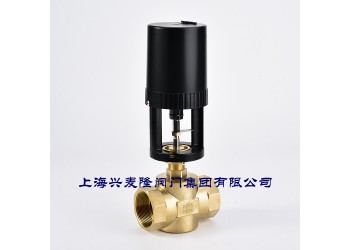

ET7200比例積分電動調節閥
產品概述
ET7200系列電動調節閥是由作用力1000N電動執行器與口徑DN20-DN65調節閥體組合而成的電動調節閥系列，其廣泛應用于空調制冷，采暖以及樓宇自動控制系統中，可精確調節系統中的介質流量，從而達到控制溫度，濕度，壓力和節能的目的。
產品特點：
1.執行器之家采用鋁壓鑄成型（表面經噴砂烤漆處理）外殼用ABS工程塑料，體積小，重量輕。
2.執行器選用可逆同步電機，具有過載限位開關保護功能，帶限位開關，執行器電機自行停止。
3.工作電壓：AC24V±10% 50/60Hz(也可以訂制選用AC220V）
4. 控制信號：開關/浮點信號/開關帶無源信號反饋
模擬：0-10V/4-20mA反饋輸出可選電壓0-10V、或電流信號4-20mA DC。
閥體技術參數
|
閥體型號 |
DN20 |
DN25 |
DN32 |
DN40 |
DN50 |
DN65 |
|
|
閥桿行程 |
20 |
20 |
20 |
20 |
20 |
20 |
|
|
壓差（mpa） |
0.3 |
20 |
0.3 |
0.3 |
0.3 |
0.3 |
|
|
流量系數KV值 |
10 |
10 |
16 |
25 |
40 |
63 |
|
|
公稱壓力 |
1.6mpa |
||||||
|
液體溫度 |
水-10℃-95℃ 蒸汽-10℃-180℃ |
||||||
|
介質 |
冷/熱水，蒸汽等 |
||||||
|
材質 |
閥體 |
黃銅、不銹鋼、鑄鋼（蒸汽須選擇法蘭鑄鋼、不銹鋼閥體 |
|||||
|
閥芯 |
黃銅，不銹鋼 |
||||||
|
閥桿 |
不銹鋼 |
||||||
|
密封 |
四氟填充，V型密封，彈簧自補償、WCB、304 |
||||||
|
泄漏量 |
單座閥小于KV值得0.04% |
||||||
執行器技術參數
|
執行器型號 |
ET7200-1003 |
ET7200-1002 |
ET7200-1001 |
|
動作/控制 |
可逆的，遞增控制 |
可逆的，遞增控制 |
比例式制型正轉或反轉 |
|
電源電壓 |
AC220V 50/60HZ±10% |
AC24V 50/60HZ±10% |
AC24V 50/60HZ±10% |
|
電機型式 |
交流永磁同步可逆機電 |
||
|
作用力 |
1000N |
1000N |
1000N |
|
控制信號 |
增量/開關信號 |
開關/增量/浮點信號 |
0（2）~10VDC或0（4）~20mADC |
|
反饋信號 |
/ |
無源信號（可選有源） |
0（2）~10VDC或0（4）~20mADC |
|
功率消耗 |
7.5VA |
7.5VA |
7.5VA |
|
行程 |
25mm |
25mm |
25mm |
|
工作溫度 |
-10~-90 |
-10~-90℃ |
-10~-9℃ |
|
工作濕度 |
10%90%RH無結露 |
||
主要外形連接尺寸
|
閥體型號 |
規格 |
形式 |
z大壓差MPa |
KV值 |
尺寸（L |
尺寸（H+H1） |
|
GS6620 |
DN20 |
二通 |
0.3 |
8 |
10 |
28 |
|
GS6620 |
DN25 |
二通 |
0.3 |
10 |
11 |
29 |
|
GS6620 |
DN32 |
二通 |
0.3 |
16 |
12 |
32 |
|
GS6620 |
DN40 |
二通 |
0.3 |
25 |
12.5 |
35 |
|
GS6620 |
DN50 |
二通 |
0.3 |
40 |
13 |
35 |
|
GF8042 |
DN65 |
二通 |
0.3 |
65 |
25.5 |
47 |
|
GS6620-3 |
DN25 |
三通 |
0.3 |
10 |
11 |
35 |
|
GS6620-3 |
DN32 |
三通 |
0.3 |
16 |
12 |
35 |
|
GS6620-3 |
DN40 |
三通 |
0.3 |
25 |
12.5 |
41 |
|
GS6620-3 |
DN50 |
三通 |
0.3 |
40 |
13 |
41 |
|
GF8042-3 |
DN65 |
三通 |
0.3 |
63 |
25.5 |
52 |
