概述：

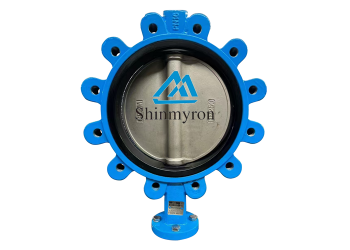

上海興麥隆閥門集團生產的凸耳式蝶閥由適用于各種不同的輕重工業工況以及建筑管道。廣泛應用于：化工，液化石油氣，車船制造設備，水、石油、工業管道閥門、通用零部件、工業設備、消防暖通、過濾設備、環保設備等領域。

產品名稱	凸耳式蝶閥（支耳式蝶閥）
產品型號	CB610TF
公稱通徑	DN50-1200mm
壓力范圍	1.0-1.6MPa
閥體材質	球墨鑄鐵、鑄鋼

試驗與檢驗按GB/T13927-92《通用閥門壓力試驗》及API598標準

No.	1	2	3	4	5	6	7
CODE	閥體	蝶板	閥座	閥軸	圓錐銷	端蓋	襯套
DEscriptION	BODY	DISC	SEAT	STEM	TAPER PIN	END COVER	BUSHING
MATERIAI	CI/DI/BZ	DI/BZ	EPDM/BUNA	SS316/SS416	SS316/SS416	DI/BZ	PTFE/BZ
MATERIAI	CF8/CF8M	CF8/CF8M	PTFE	SS410	SS410	CF8/CF8M	PTFE/BZ

連接尺寸：


DN	H1	H2	H3	L	φA	φE	φB	φF	DIN PN10		DIN PN16		ANSI B16.1		JIS 10K
DN	H1	H2	H3	L	φA	φE	φB	φF	φC	N-φ	φC	N-φ	φC	N-φ	φC	N-φ
DN40	70	110	32	35	12.7	92	70	9	110	4-φ18	110	4-φ18	98.5	4-φ16	105	4-φ19
DN50	76	168	32	45	12.7	92	70	9	125	4-φ18	125	4-φ18	120.5	4-φ19	120	4-φ19
DN65	89	175	32	48	12.7	92	70	9	145	4-φ18	145	4-φ18	139.5	4-φ19	140	4-φ19
DN80	95	181	32	49	12.7	92	70	9	160	4-φ18	160	8-φ18	152.5	4-φ19	150	8-φ19
DN100	114	200	32	55	15.8	92	70	9	180	8-φ18	180	8-φ18	190.5	8-φ19	175	8-φ19
DN125	127	213	32	58	19.05	92	70	9	210	8-φ18	210	8-φ18	216	8-φ22	210	8-φ23
DN150	140	225	32	59	19.05	92	70	9	240	8-φ23	240	8-φ23	241.5	8-φ22	240	8-φ23
DN200	177	260	36	64	22.2	125	102	11	295	8-φ23	295	12-φ23	298.5	8-φ22	290	12-φ23
DN250	203	292	36	70	28.6	125	102	11	350	12-φ23	355	12-φ27	362	12-φ25	355	12-φ25
DN300	242	337	36	80	31.8	150	125	13	400	12-φ23	410	12-φ27	432	12-φ25	400	16-φ25
DN350	267	368	45	80	31.8	150	125	13	460	16-φ23	470	16-φ27	476	12-φ29	445	16-φ25
DN400	298	400	51	90	33.3	210	165	22	515	16-φ27	525	16-φ30	539.5	16-φ29	510	16-φ27
DN450	318	422	51	109	38	210	165	22	565	20-φ27	585	20-φ30	578	16-φ32	565	20-φ27
DN500	349	479	64	135	41.15	210	165	22	620	20-φ27	650	20-φ33	635	20-φ32	620	20-φ27
DN600	410	562	70	156	50.65	300	254	18	725	20-φ30	770	20-φ36	749.5	20-φ35	730	24-φ33
DN700	520	624	72	169	55	300	254	18	840	24-φ30	840	24-φ36	-	-	840	24-φ33
DN750	495	648	72	175	55	300	254	18	-	-	-	-	914.5	4-11/4-６	900	24-φ33
DN800	591	672	83	195	55	300	254	18	950	24-φ30	950	24-φ39	977.9	4-11/4-6	950	28-φ33
DN900	611	768	77	211	74.25	300	254	18	1050	28-φ33	1050	28-φ39	1086	32-φ41	1050	28-φ33
DN1000	665	823	85	229	84.2	300	254	18	1160	28-φ42	1170	28-φ42	-	-	1160	28-φ36
