概述：

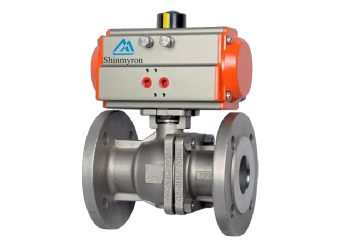

上海興麥隆閥門生產的Q641F氣動浮動球閥廣泛適用于天然氣、油品、化工、冶金、造紙、電力、礦業、印染、生物造藥、日用化工、食品飲料水處理及空氣處理等行業的流體自動控制或調節控制，與自動化氣動儀表配套使用。
產品性能規范
|
壓力等級 |
公稱壓力（MPa） |
|
|||||
|
1.6 |
2.5 |
4.0 |
6.4 |
10.0 |
|
||
|
試驗壓力（MPa） |
殼體試驗 |
2.4 |
3.75 |
6.0 |
9.6 |
15.0 |
|
|
密封試驗 |
1.78 |
2.75 |
4.4 |
7.04 |
11.0 |
|
|
|
氣密封試驗 |
0.6（MPa） |
||||||
|
適用介質 |
水、蒸汽、油品、液化氣等 |
||||||
shinmyron技術參數
|
公稱通徑 |
DN（mm） |
50-1200 |
||
|
公稱壓力 |
PN(MPa) |
0.6 |
1.0 |
1.6 |
|
試驗壓力 |
殼體強度試驗
|
0.9 |
1.5 |
2.4 |
|
密封試驗 |
0.66 |
1.1 |
1.76 |
|
|
氣密封試驗 |
0.6 |
0.6 |
0.6 |
|
|
適用介質 |
空氣、水、污水、蒸汽、油品等 |
|||
|
驅動形式 |
氣動 (可選配開關、調節）可增加電磁閥、氣動三聯件 |
|||
|
序號 |
零件名稱 |
材質 |
||
|
C |
P |
R |
||
|
1 |
右閥體 |
WCB |
ZG1Cr18Ni9Ti |
ZG1Cr18Ni12Mo2Ti |
|
2 |
螺母 |
35 |
1Cr18Ni9Ti |
1Cr18Ni9Ti |
|
3 |
墊片 |
PTFE |
PTFE |
PTFE |
|
4 |
螺柱 |
35 |
1Cr18Ni9Ti |
1Cr18Ni9Ti |
|
5 |
閥體 |
WCB |
ZG1Cr18Ni9Ti |
ZG1Cr18Ni12Mo2Ti |
|
6 |
閥座 |
PTFE |
PTFE |
PTFE |
|
7 |
球體 |
1Cr18Ni9Ti |
1Cr18Ni9Ti |
1Cr18Ni12MO2Ti |
|
8 |
閥桿 |
1Cr13 |
1Cr18Ni9Ti |
1Cr18Ni12MO2Ti |
|
9 |
墊片 |
PTFE |
PTFE |
PTFE |
|
10 |
填料 |
PTFE |
PTFE |
PTFE |
